活节螺栓长度的测量方法

活节螺栓（又称鱼眼螺栓、旋转螺栓）的长度测量需遵循标准定义，确保选型或替换时尺寸匹配。以下为具体测量步骤及注意事项：

一、活节螺栓的结构关键点

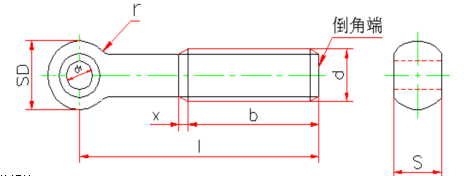

活节螺栓由头部环孔和带螺纹的螺杆两部分组成，其长度（L）通常指螺杆部分的有效长度，不包含头部环孔的厚度（k）。结构示意图如下：

二、测量步骤（图文解析）

1. 工具准备

• 卡尺（精度≥0.1mm）或直尺（精度≥1mm）。

• 活节螺栓样品（需清洁，无油污或杂质）。

2. 具体操作

• 步骤1：将活节螺栓平放在水平台面上，确保头部环孔朝上，螺杆垂直于台面。

• 步骤2：用卡尺的外量爪接触头部环孔的底部内壁（即螺杆与环孔连接处的起点）。

• 步骤3：缓慢移动卡尺的另一端至螺杆的末端（若末端有倒角，需包含倒角部分的长度）。

• 步骤4：读取卡尺显示的数值，即为螺杆长度（L）。

示例：
若测量M10活节螺栓，卡尺显示长度为80mm，则螺杆长度L=80mm（符合尺寸表中M10的常见范围50-300mm）。

3. 特殊情况处理

• 非标定制螺栓：若螺杆末端有特殊结构（如锥形、台阶），需测量至*远端（包含特殊结构长度）。

• 锈蚀或磨损螺栓：若环孔底部或螺杆末端边缘模糊，可用卡尺多次测量取平均值，或通过对比标准样品估算。

三、常见误区与注意事项

1. 误区1：将头部环孔的厚度（k）计入长度L。

• 正确做法：头部厚度（k）是独立参数（如M10的k=12mm），与螺杆长度（L）无关，测量时需分开计算。

2. 误区2：忽略螺杆末端的倒角或特殊结构。

• 正确做法：标准定义的螺杆长度（L）通常包含末端倒角（如1×45°倒角），测量时需包含该部分。

3. 误区3：用软尺或弹性绳绕螺杆测量弧长。

• 正确做法：必须用硬质卡尺或直尺测量直线距离，避免因螺杆弯曲导致误差。

四、锦瑞公司产品支持

若需定制特殊长度的活节螺栓，锦瑞公司可提供以下服务：

• 长度范围：M6-M30，螺杆长度10-500mm（非标可定制至更长）。

• 精度控制：螺杆长度误差≤±1mm（符合GB/T 798-1988标准）。

• 认证保障：通过ISO 9001认证，产品由中国人民财产保险股份有限公司承保全球责任险。

如需具体型号选型建议或技术参数，可联系技术支持团队（王经理：15900845109），提供应用场景、载荷需求及基材类型，获取定制化方案。
