螺纹连接是一种广泛使用的可拆卸的固定连接,具有结构简单、连接可靠、装拆方便等优点,广泛应用于机械设备上。

一、双头螺栓的装配

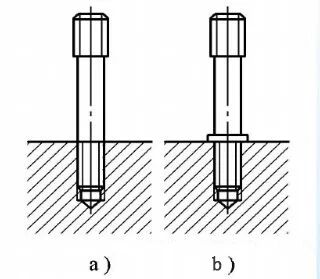

图1 双头螺栓的固定形式

1、为防止螺栓拧入时卡死,便于拆卸和重复安装,可将双头螺栓涂上润滑油。

2、双头螺栓轴线必须与机体表面垂直。安装时用直角尺检查,若轴线与机体表面有少量倾斜时,可用丝锥校正螺纹孔,或用安装的双头螺栓校正;若倾斜较大,不得强行校正,以防螺栓连接的可靠性受到破坏。

3、保证螺栓和机体连接足够紧固。

4、拧入双头螺栓的几种常用方法:

①用两个螺母拧入。如图2a)所示,将两个螺母相互锁紧在双头螺柱上,然后扳动上面一个螺母,把双头螺柱拧入螺孔中。

②用长螺母拧入。如图2b)的所示,上面的螺钉用来阻止长螺母与双头螺柱之间的相对转动,然后扳动长螺母,双头螺柱即可拧入。松开止动螺钉,即可拆掉长螺母。

图2 拧入双头螺栓的方法

③用专用工具拧入。图所示为双头螺柱拧入的专用工具。三个滚柱放在工具体空腔内,由限位套筒4确定其周向和轴向位置。限位套筒由凹槽挡圈固定,滚柱的松开和夹紧由工具体内腔曲线控制。滚柱应夹在螺栓的光杆部分,按图3所示箭头方向转动工具体即可拧入双头螺栓,反之则可松开螺栓。拆卸双头螺栓的工具,其凹槽曲线方向应和拧入工具的曲线方向相反。

图3 双头螺栓拧入专用工具

(二)螺母与螺钉的装配

1、螺母或螺钉与被紧固件贴合表面要光洁、平整,以避免拧紧时产生附加弯矩。

2、严格控制拧紧力矩,过大的拧紧力矩会使螺栓或螺钉拉长甚至折断,或引起被连接件变形。拧紧力不足时,连接容易松动,影响可靠性。

3、螺母拧紧后,弹簧垫圈要在整个圆周上同螺母和被连接件表面接触。螺纹露在螺母外面的长度不得少于两个螺扣,但也不应过长,一般为3~5mm。

4、拧紧成组螺母时,须按一定的顺序进行,逐步分次拧紧,否则会使螺栓和机体受力不均产生变形。拧紧长方形布置的成组螺母时,应从中间开始,逐步向两侧扩展,如图4所示。拧紧圆形或方形布置的成组螺母时,必须对称拧紧,如图5所示。

图4 拧紧长方形布置的成组螺母的顺序

图5 拧紧圆形或方形布置的成组螺母的顺序
