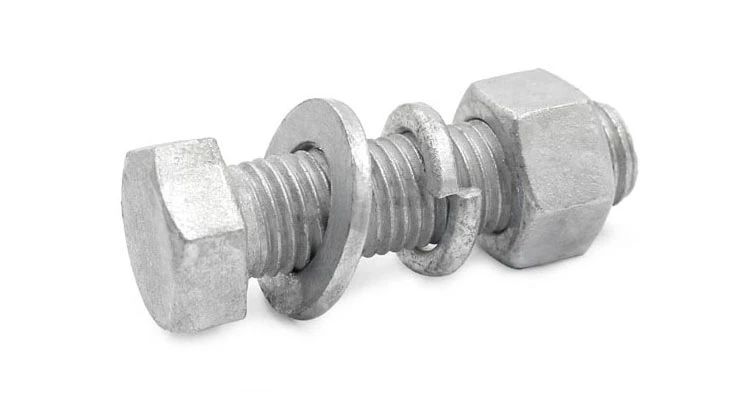

螺栓:由头部和螺杆(带有外螺纹的圆柱体)两部分组成的一类紧固件,需与螺母配合,用于紧固连接两个带有通孔的零件。这种连接形式称螺栓连接。如把螺母从螺栓上旋下,又可以使这两个零件分开,故螺栓连接是属于可拆卸连接。

  螺栓规格表示方法:

  螺栓规格M14表示螺纹大经为14mm的公制螺栓。M表示“公制,米制”螺纹。完整的螺纹标记是由:螺纹特征代号+尺寸代号+公差带代号+及其他信息组成+标准代号(如:对国产螺丝加国标代号)
  1、螺纹的特征代号用字母“M”
  2、尺寸代号
  单线螺纹的尺寸代号为“公称直径×螺矩”。对粗牙螺纹可以省略标注其螺矩项。多线螺纹的尺寸代号为“公称直径×Ph导程P螺矩”。
  3、公差带代号由数字加字母表示(内螺纹用大写字母,外螺纹用小写字母),如 7H、6g等,应特别指出,7H,6g等代表螺纹公差,而H7,g6代表圆柱体公差代号。
  4、旋合长度规定为短(用S表示)、中(用N表示)、长(用L表示)三种。一般情况下,不标注螺纹旋合长度,其螺纹公差带按中等旋合长度(N)确定。必要时,可加注旋合长度代号S或L,如“ M20-5g6g-L”。特殊需要时,可注明旋合长度的数值,如“M20-5g6g-30”。
  5、左旋螺纹应在旋合长度之后标注“ LH”。旋合长度代号与旋向代号间用“ -”分开,右旋螺纹省略不注。
  6、标记示例:
  M 16-5g6g表示粗牙普通螺纹,公称直径16,右旋,螺纹公差带中径 5g,大径 6g,旋合长度按中等长度考虑。
  M16×1 LH-6G表示细牙普通螺纹,公称直径16,螺距1,左旋,螺纹公差带中径、大径均为6G,旋合长度按中等长度考虑。
