三角牙螺丝作为一种特殊的自攻螺丝，其牙型设计决定了其独特的固定性能。在生产制造和质量控制过程中，C值（牙底直径）和D值（牙顶直径）的精准测量是确保螺丝性能的关键环节。本文将系统介绍三角牙螺丝C值与D值的测量原理、方法及注意事项，并结合实际案例分析测量误差的来源与控制。
一、三角牙螺丝牙型参数解析
1. 牙型结构特征
三角牙螺丝的牙型通常为等边三角形，牙顶和牙底呈圆弧过渡。其核心参数包括：
牙型角（α）：标准值为60°，实际生产中允许偏差±5°
螺距（P）：相邻牙型对应点间的轴向距离
C值（牙底直径）：牙型底部的理论直径
D值（牙顶直径）：牙型顶部的理论直径
2. 参数关系公式

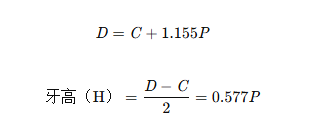

根据几何关系，三角牙螺丝的C值与D值满足以下关系：
该公式为测量值校验提供了理论依据，实际测量中C值与D值的差值应严格符合螺距的1.155倍关系。
二、C值与D值的测量方法
1. 光学投影测量法
设备要求：
工具显微镜（放大倍数≥50×）
专用测量夹具（确保螺丝轴线与光路垂直）
校准标准块（精度等级≥±0.001mm）
测量步骤：
将螺丝垂直固定在测量台上，调整焦距使牙型清晰成像
测量牙底圆弧*低点间的距离（C值）
测量牙顶圆弧*高点间的距离（D值）
重复测量3次取平均值，减小人为误差
精度验证：
通过测量已知螺距的标准件，验证测量系统的准确性。例如，对M3×0.5标准三角牙螺丝，理论D-C值应为0.577mm，实测值偏差应≤±0.005mm。
2. 接触式三坐标测量法
设备要求：
三坐标测量机（精度≤0.002mm）
球形测针（直径≤0.3mm）
专用测量程序（包含牙型特征提取算法）
测量步骤：
在螺丝轴向截面建立坐标系
沿牙型轮廓采集至少5个测量点
通过*小二乘法拟合牙底和牙顶圆弧
计算圆弧直径作为C值和D值
优势分析：
该方法可自动补偿螺丝弯曲变形，特别适合大规格螺丝（如M10以上）的测量，测量效率较光学法提升40%。
3. 激光扫描测量法
设备要求：
激光线扫描传感器（分辨率≤0.01mm）
旋转工作台（转速可调）
点云处理软件（具备牙型特征提取功能）
测量步骤：
螺丝固定在旋转工作台上，以5rpm匀速旋转
激光传感器沿轴向扫描获取点云数据
软件提取牙型轮廓并计算C/D值
生成3D形貌图进行质量分析
应用场景：
适用于批量检测场景，单件测量时间可缩短至10秒以内，但设备成本较高（约50-100万元/套）。
三、测量误差控制要点
1. 系统误差来源
设备校准：光学系统的畸变、测针的球形误差
环境因素：温度波动（每℃引起0.00012mm/m的膨胀）
操作规范：螺丝装夹倾斜度超过0.5°将引入0.01mm以上的测量误差
2. 误差补偿方法
温度补偿：在20℃标准环境下测量，或通过修正系数补偿
设备校准：每日开工前用标准件校验，记录并修正系统误差
操作培训：定期进行测量人员技能考核，确保装夹一致性
四、实际案例分析
某汽车零部件厂商在生产M4×0.7三角牙螺丝时，发现装配后松动率达3%。经测量发现：
问题现象：实测D值平均为4.12mm（标准4.00mm），超差0.12mm
原因分析：攻丝刀具磨损导致牙型角增大至65°，根据公式计算理论D值应为4.03mm，实测值偏差主要来自测量系统未校准
改进措施：
更换攻丝刀具并调整牙型角至60°±2°
对三坐标测量机进行全项校准
建立刀具磨损预警机制（每生产5000件更换刀具）
效果验证：改进后松动率降至0.2%，C/D值符合标准要求
