紧固件螺纹类型及几何参数
来源: | 作者:锦瑞 | 发布时间: 191天前 | 73 次浏览 | 分享到:

紧固件螺纹是一种固体外表面或内表面的截面上,有均匀螺旋线凸起的形状,根据紧固件螺纹相关结构特点和用途主要分为三大类型,那么小瑞就给大家来做出详细介绍。

      紧固件螺纹类型:
      一、普通螺纹:牙形为三角形,用于连接或紧固零件。普通螺纹按螺距分为粗牙和细牙螺纹两种,细牙螺纹的连接强度较高。
      二、传动螺纹:牙形有梯形、矩形、锯形及三角形等。
      三、密封螺纹:用于密封连接,主要是管用螺纹、锥螺纹与锥管螺纹。
      为更多更好的了解紧固件的使用,对于机械紧固件螺纹主要几何参数的不可或缺的,机械紧固件螺纹的主要几何参数有:
      一、大径/牙外径(D、d):为外螺纹牙顶或内螺纹牙底重合的假想圆柱直径。螺纹大径基本代表螺纹尺寸的公称直径。
      二、中径(D2、d2):D2=d2=D(d)-2x3H/8 ,式中H为原始三角形高:
      三、小径/牙底径(D1、d1):为外螺纹牙顶或内螺纹牙顶相重合的假想圆柱的直径。H=(√3 /2)P=0.866025P(60O牙山角);  H=0.960491P(55 O牙山角)

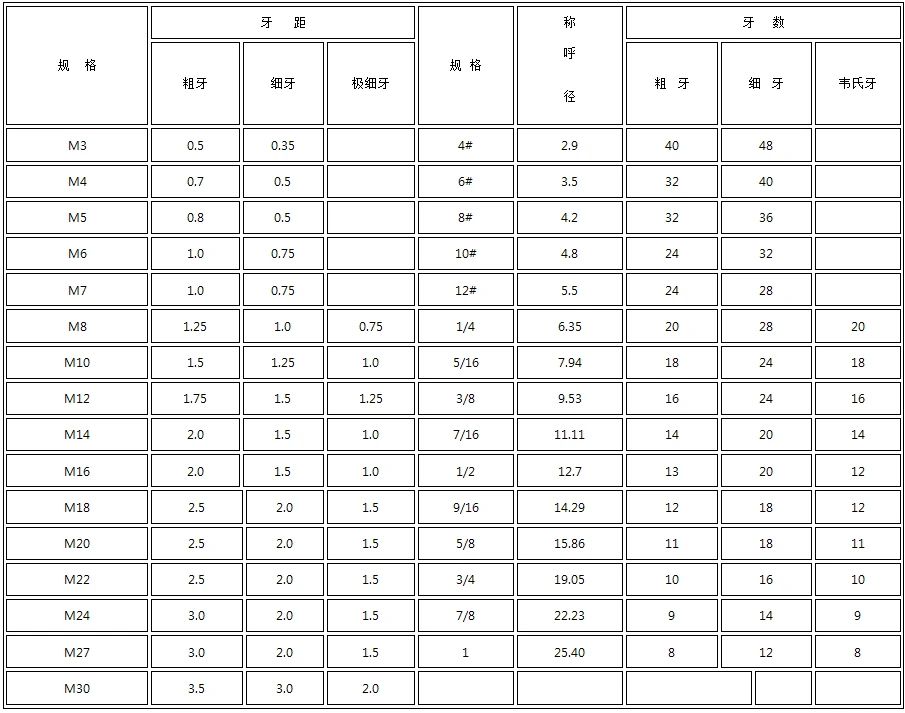

      四、螺距(P):为相邻牙在中径线上对应两点的轴向距离或相邻牙山或两相邻牙谷间的距离。在英制中以每一英寸(25.4 mm)内的牙数来表明牙距(如下表)。

      五、牙型半角(α/2):牙侧与螺纹轴线的垂线间的夹角,普通螺纹牙型半角为60O/2,韦氏牙(BSW)螺纹牙型半角为55O/2 。一般木螺丝牙山角度为60 O,尾尖角度60O。
六、螺纹旋合长度:为两相配合螺纹,沿螺纹轴方向相互旋合部分的长度。
