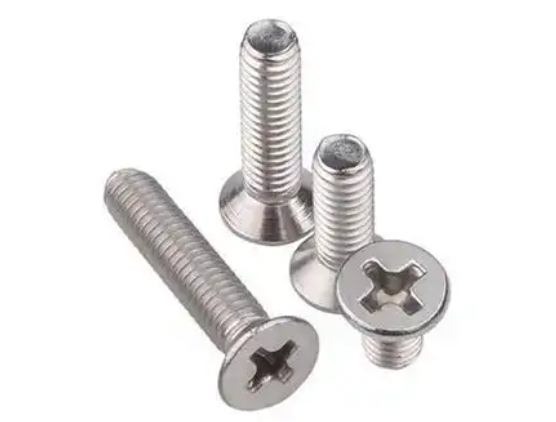

平头螺钉尺寸规格表
来源: | 作者:锦瑞 | 发布时间: 40天前 | 30 次浏览 | 分享到:
平头螺钉的尺寸规格多样，以下是根据直径和长度分类的常见规格表

平头螺钉的尺寸规格多样，以下是根据直径和长度分类的常见规格表：


螺纹直径（mm）螺丝长度（mm）
M22, 3, 4, 5, 6
M2.53, 4, 5, 6, 8
M34, 5, 6, 8, 10
M45, 6, 8, 10, 12
M56, 8, 10, 12, 16
M68, 10, 12, 16, 18
M810, 12, 16, 18, 20
M1012, 16, 18, 20, 25
M1216, 18, 20, 25, 30
M1620, 25, 30, 35, 40
M1825, 30, 35, 40, 45
M2030, 35, 40, 45, 50
（其他规格）（部分规格可达60mm）

此外，平头螺钉还有其他相关标准，例如：

  1. 公制平头螺丝（F.H.S.S）沉头孔设计：

    • 头部尺寸：与螺纹直径相关，例如M3螺丝的头部尺寸为φD6，M4为φD8，以此类推。

    • 丝孔尺寸：与螺纹直径和长度相关，具体数值需根据设计要求确定。

    • 拔头尺寸：同样与螺纹直径相关，例如M3螺丝的拔头尺寸为φA4，M4为φA5等。

  2. 美制平头螺丝（F.H.S.S）沉头孔设计：

    • 头部尺寸和丝孔尺寸：以英寸为单位，与公制规格有所不同。例如，No.5规格的公称直径为3.175英寸，头部尺寸为φD5.21英寸等。

  3. 平头类型：

    • 平头可分为全沉头和半沉头，平头锥角一般有90°、100°和120°三种沉头型式。

  4. 螺纹类型：

    • 除了公制螺纹外，还有美制螺纹和英制螺纹等。美制螺纹的牙尖角也是60度，而英制螺纹的牙尖角为55度。

  5. 特殊标注：

    • 在描述螺钉规格时，可能还需要包含其他特殊标注，如头型、牙型/尾型、槽型等。
