平垫圈是一种常见的机械紧固件,其作用主要体现在以下几个方面:

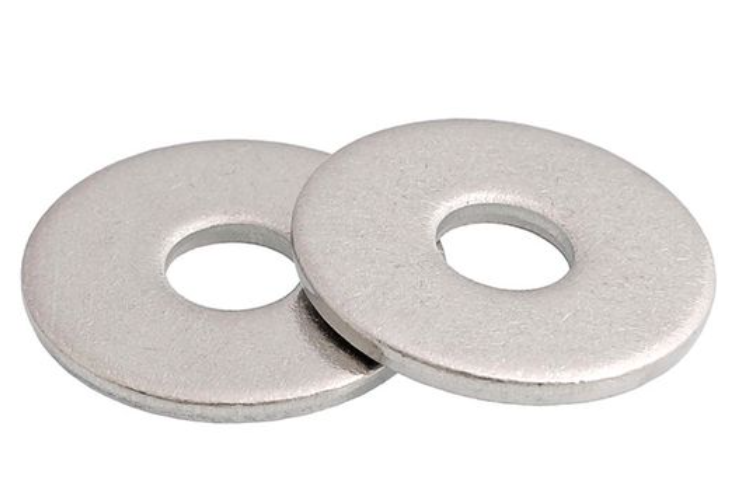

平垫圈,又称平垫片,是一种扁平的金属或非金属环状零件,通常置于螺栓、螺母与连接件之间。其结构简单,主要特征为圆形平面,中间有孔以供螺栓穿过。
分散压力,保护连接面
原理:平垫圈通过增大受力面积,将螺栓或螺母产生的集中压力均匀分散到连接件表面,从而降低单位面积压强。
效果:防止连接件表面因压力过大而变形、划伤或磨损,尤其适用于软质材料(如铝、塑料)或需保持表面完整性的场合(如装饰面板)。
补偿连接误差,确保紧密性
功能:填补连接面之间的微小间隙(如加工误差、表面不平整),使螺栓预紧力更均匀地作用于连接件,提升密封性和防松性能。
应用场景:在管道法兰连接、轴承压盖等需要高密封性的场景中,平垫圈是不可或缺的配件。
作为绝缘或导电介质
特殊材质:采用非金属材质(如橡胶、塑料、云母)时,平垫圈可起到绝缘作用,防止电流或热量传递。
导电应用:某些金属平垫圈(如铜垫圈)可用于需要导电连接的场合,如接地装置。
领域 | 典型应用 | 选型要点 |
---|---|---|
建筑结构 | 钢结构梁柱连接、桥梁支座 | 高强度(8.8级以上)、镀锌防腐蚀 |
汽车工业 | 发动机缸体、底盘悬挂 | 耐高温(200℃以上)、抗振动 |
电子电器 | 电源适配器、家电外壳 | 不锈钢材质(304/316)、小尺寸(M3-M6) |
航空航天 | 飞机座椅、卫星部件 | 轻量化(钛合金)、高可靠性 |
管道工程 | 法兰连接、阀门密封 | 橡胶或聚四氟乙烯材质,耐高压/耐腐蚀 |
常见材质
碳钢:Q235、45#钢,成本低,强度高,适用于一般机械连接。
不锈钢:304、316,耐腐蚀,适用于潮湿或化学环境。
铜:导电性好,适用于需要导电或散热的场合。
非金属:橡胶、塑料、云母,用于绝缘或密封。
选型建议
按载荷选择:根据连接件的材质和厚度,选择合适强度等级的平垫圈(如8.8级、10.9级)。
按环境选择:潮湿环境选不锈钢,高温环境选耐热材质(如云母)。
按精度选择:高精度连接需选用表面光洁度高的平垫圈(如镀锌处理)。
垫圈类型 | 核心作用 | 典型应用场景 |
---|---|---|
平垫圈 | 分散压力、保护连接面、补偿误差 | 通用机械、建筑、电子 |
弹簧垫圈 | 防松,通过弹性形变增加摩擦力 | 振动环境(如汽车、桥梁) |
齿形垫圈 | 防松,通过齿形结构咬合连接面 | 高防松要求(如航空航天、重型机械) |
锁紧垫圈 | 防松,通过变形或锁紧结构固定 | 关键连接(如发动机、压力容器) |
汽车发动机缸体连接:
使用M8不锈钢平垫圈,在高温(200℃以上)和振动环境下,有效分散螺栓压力,保护铝制缸体表面不被划伤。
化工管道法兰连接:
采用聚四氟乙烯平垫圈,耐腐蚀性能优异,在强酸、强碱介质中保持密封性,确保管道安全运行。
通过以上分析可见,平垫圈以其简单的结构和多样的功能,成为机械连接中不可或缺的基础元件。在实际应用中,需根据具体工况选择合适材质和规格,以确保连接的安全与持久。
