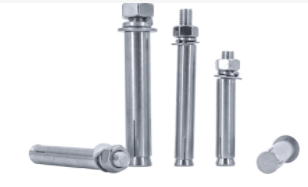

膨胀螺栓型号及尺寸规格表

一、国标膨胀螺栓（GB/T/JB/ZQ4763-2006）

1. 螺纹规格与长度范围

• 型号范围：M6～M24（常用规格：M6、M8、M10、M12、M16、M20）

• 长度范围：65mm～300mm（部分规格可达500mm）

• 示例：

• M6×65、M6×75、M6×85

• M8×80、M8×90、M8×100

• M10×95、M10×110、M10×125

• M12×110、M12×130、M12×150

• M16×150、M16×175、M16×200

2. 关键尺寸参数（单位：mm）

3. 材质与性能等级

• 碳钢：Q235、45#钢，性能等级4.6～10.9级（如8.8级：抗拉强度800MPa，屈服强度640MPa）

• 不锈钢：A2-70、A4-70（奥氏体不锈钢，耐腐蚀）

二、德标膨胀螺栓（DIN相关标准）

1. 螺纹规格与长度范围

• 型号范围：M6～M24（部分超长规格至M30）

• 长度范围：75mm～3000mm（特殊场景用）

• 示例：

• M8×75、M8×95、M8×115

• M10×90、M10×110、M10×130

• M12×115、M12×145、M12×185

• M16×140、M16×165、M16×295

2. 关键尺寸参数（单位：mm）

3. 材质与性能等级

• 碳钢：C15、C45（性能等级8.8～12.9级）

• 不锈钢：A2、A4（耐盐雾腐蚀，适用于户外）

三、选型关键参数

1. 承载需求：

• 混凝土基材：M6（120kg）、M8（170kg）、M10（320kg）、M12（510kg）

• 砖砌体基材：承载力降低至混凝土的1/5

2. 钻孔要求：

• 直径 = 螺纹直径 + (2～4mm)

• 深度 = 套管长度 + 5mm（确保膨胀管完全嵌入）

3. 安装扭矩：

• 碳钢螺栓：M6（2.5N·m）、M8（5N·m）、M10（10N·m）

• 不锈钢螺栓：扭矩降低20%（防止螺纹咬死）

四、特殊场景选型建议

1. 潮湿/腐蚀环境：

• 优先选A4-70不锈钢（耐海水腐蚀）

• 或碳钢+达克罗涂层（中性盐雾试验≥1000h）

2. 超长连接需求：

• 德标M20×2000（配套化学锚固剂使用）

3. 高频振动场景：

• 选带防松齿膨胀套管（如DIN 186标准）

• 或加装弹簧垫圈（GB93-76）

注：实际选型需结合基材强度（混凝土标号≥C15）、安装空间及振动条件，建议通过拉拔试验验证承载力。
