地脚螺栓型号及尺寸规格表

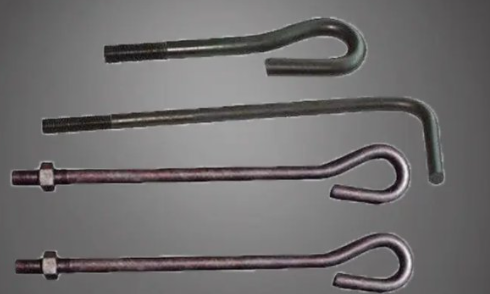

一、常见型号与直径范围

地脚螺栓型号遵循国家标准（如GB/T 799-2020），以公制螺纹“M”标注，常见型号及对应公称直径如下：

二、尺寸规格参数

1. 长度范围

• 标准长度：80mm至2000mm（可根据需求定制非标长度）。

• 示例：M20螺栓常用长度为400mm、630mm、1000mm。

2. 螺纹长度

• M20螺栓螺纹长度可能为400mm（总长630mm时，螺纹占400mm）。

• 螺纹螺距（P）根据直径不同，如M20螺距为2.5mm或3mm。

• 螺纹长度与直径相关，例如：

3. 埋设深度要求

• 孔洞*小尺寸：100mm×100mm（A×A）。

• 螺栓钩距孔壁≥20mm，孔壁距基础边≥100mm。

• 孔深=埋入深度（L₂）+ 80mm（钩距孔底尺寸B）。

• 直接埋入法：螺栓中心线距基础边≥100mm，若不足需加固基础钢筋。

• 预留孔法：

三、材料与性能等级

1. 常用材料

• 碳钢：Q235、Q345、35CrMo、40Cr（强度逐级提升）。

• 不锈钢：SUS304、SUS316、SUS321（耐腐蚀性优异）。

• 合金钢：40CrNiMoA、35CrMo（高温/高压环境适用）。

2. 性能等级

• 碳钢螺栓：4.6级、5.6级、8.8级（数字代表抗拉强度与屈服强度比）。

• 不锈钢螺栓：A2-70、A4-80（A2/A4表示材质，数字表示性能等级）。

四、特殊型号与标准

1. 德标（DIN 529）

• 类型：C型、E型、F型、G型（杆部形状或应用场景不同）。

• 示例：C型螺栓用于混凝土基础，E型螺栓带弯钩增强锚固力。

2. 日标（JIS B 1178）

• 类型：JA型、J型、LA型、L型（L型为直角弯钩设计）。

3. 高强度螺栓

• 分类：A型（粗杆）、B型（细杆），抗拉强度可达8.8级以上。

• 应用：桥梁、高层建筑、重型机械等高负载场景。

五、选型建议

1. 根据负载选择性能等级：

• 轻载设备（如泵类）：4.6级或5.6级。

• 重载设备（如塔器、风电机组）：8.8级或以上。

2. 根据环境选择材料：

• 潮湿/腐蚀环境：优先选不锈钢（如SUS316）或镀锌处理。

• 高温环境：选耐热钢（如SUS630）或合金钢。

3. 埋设方式匹配：

• 振动设备（如压缩机）：直接埋入法+加固钢筋。

• 静置设备（如储罐）：预留孔法+二次灌浆。

六、示例标记方法

• 标准标记：螺栓 GB/T 799 M20×630（表示M20直径，630mm总长）。

• 不锈钢标记：螺栓 A4-80 M24×800（A4材质，80级性能，M24直径，800mm长）。

注：实际选型需结合设备参数、基础设计及国家标准（如GB 50017《钢结构设计标准》）进行计算验证。
