组合垫圈标准及尺寸
来源: | 作者:锦瑞 | 发布时间: 2天前 | 3 次浏览 | 分享到:
组合垫圈的选型需综合标准体系、尺寸参数、材料性能及安装要求。建议根据具体工况，优先参考行业主流标准（如ISO、GB），并通过公差控制确保密封可靠性。

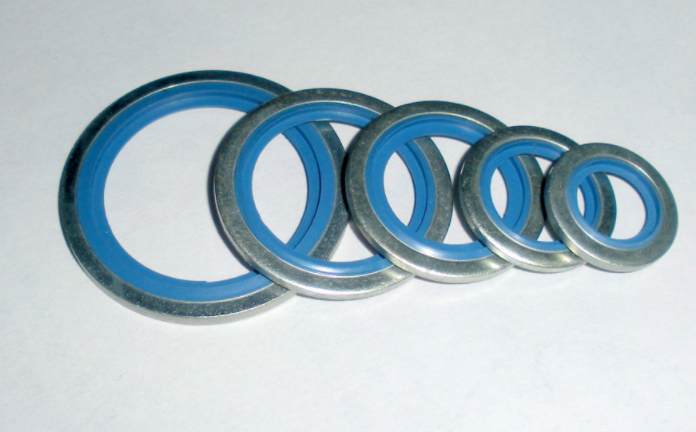

组合垫圈标准及尺寸全解析

一、组合垫圈的核心标准体系

组合垫圈作为密封元件，其标准体系涵盖国际、国家及行业规范，主要涉及材料、尺寸、安装及性能要求：


标准体系典型标准核心内容
国际标准ISO 10673、ISO 7089/7090替代部分DIN标准，调整硬度等级（如取消140HV，推荐200HV用于高强度螺栓）
德国标准DIN 7603、DIN 6908-1990规定锥形弹性垫圈、内径/厚度范围（6-1600mm内径，0.5-12mm厚度）
美国标准ANSI B18.22M覆盖英制尺寸（1/4-40英寸内径，0.032-0.5英寸厚度），适用于特定工业领域
中国标准GB/T 9074.2、JB/T 7646.2-2008规定螺栓/螺钉组合件尺寸（如M5垫圈外径10mm，内径5.3mm）、材料（65Mn钢，42-48HRC）


二、组合垫圈的关键尺寸参数

组合垫圈的尺寸需与连接部件精密匹配，主要参数包括：

  1. 内径（d）

    • 公制范围：6mm至1600mm（DIN 7603）

    • 英制范围：1/4英寸至40英寸（ANSI）

    • 典型值：M5垫圈内径5.3mm（GB/T 9074.2），ST3.5自攻螺钉组合件内径3.8mm（GB/T 9074.15）

  2. 外径（D）

    • 公制范围：与内径匹配，如M5垫圈外径10mm

    • 特殊规格：如JB982-77标准中，规格-229垫圈外径24.00mm

  3. 厚度（H）

    • 金属部分：1.0-3.0mm（如DIN 6908锥形垫圈）

    • 橡胶部分：0.65-1.30mm（如JB982-77标准中胶厚0.70-1.30mm）

  4. 公差控制

    • 内径公差：±0.1mm（JB/T 7646.2冲模垫圈）

    • 外径公差：±0.2mm（同上）

三、不同标准的尺寸对比


标准内径范围厚度范围材料示例
DIN 76036-1600mm0.5-12mm橡胶、金属、塑料
ANSI1/4-40英寸0.032-0.5英寸聚四氟乙烯、铜、不锈钢
JIS3-1600mm0.3-12mm橡胶、铜、塑料
GB/T 9074M3-M12（螺栓）配套尺寸碳钢、不锈钢（硬度200-300HV）


四、选型与应用建议

  1. 材料选择

    • 高温环境：优先选不锈钢（如316L）或耐高温合金。

    • 腐蚀介质：采用橡胶密封圈（如丁腈橡胶）与金属环复合结构。

  2. 尺寸匹配

    • 确保垫圈内径略大于螺栓/螺钉公称直径，外径与法兰或连接面匹配。

  3. 标准兼容性

    • 出口欧洲产品：优先采用ISO或DIN标准。

    • 国内工程：参考GB/T 9074系列，注意硬度等级（如200HV匹配8.8级螺栓）。

  4. 安装注意事项

    • 预紧力控制：避免过度压紧导致橡胶层失效。

    • 定期检查：建议每6个月检查密封面磨损情况。

五、典型应用场景

  • 液压系统：使用DIN 7603标准垫圈，耐压≤40MPa，温度-25℃至+100℃。

  • 建筑钢结构：采用GB/T 9074.2组合件，匹配高强度螺栓（8.8级以上）。

  • 汽车制造：选用ANSI标准英制垫圈，适应振动环境下的密封需求。

总结：组合垫圈的选型需综合标准体系、尺寸参数、材料性能及安装要求。建议根据具体工况，优先参考行业主流标准（如ISO、GB），并通过公差控制确保密封可靠性。
