NPT螺纹的外观特征及识别方法

一、NPT螺纹的核心外观特征

NPT螺纹（美国国家管螺纹）是一种60°圆锥管螺纹，其外观可通过以下特征识别：

1. 锥形结构

• 锥度设计：螺纹直径从前端到后端逐渐减小，锥度为1:16（即每英寸直径变化1/16英寸），对应角度约1.7899°（1°47′24″）。

• 功能：锥形设计使螺纹与管道内壁紧密贴合，通过金属-金属接触实现密封，适用于高压（≤6000psi）和高温（≤343℃）环境。

2. 牙型角度与尺寸

• 牙型角：60°，与公制螺纹相同，但螺距和牙型高度不同。

• 螺距表示：以每英寸牙数（TPI）为单位，例如1/2英寸NPT螺纹的螺距为14TPI。

• 尺寸范围：常见尺寸包括1/8、1/4、3/8、1/2、3/4、1、1¼、1½、2、2½、3、4、5、6英寸，覆盖北美管道系统的常用规格。

3. 末端特征

• 平顶设计：螺纹末端为平顶，无倒角或特殊处理，与部分其他螺纹（如BSPT的倒角末端）形成对比。

• 基准平面：外螺纹的基准平面位于与小端（参考平面）相距基准距离（L1）的平面内，确保配合精度。

4. 配合方式

• 锥/锥配合：圆锥内螺纹与圆锥外螺纹直接配合，适用于高密封性场景。

• 柱/锥配合：圆柱内螺纹（NPSC）与圆锥外螺纹（NPT）配合，适用于一般密封需求。

二、NPT螺纹与其他常见螺纹的对比

1. 与PT螺纹（英制密封圆锥管螺纹）对比

2. 与G螺纹（55°非密封圆柱管螺纹）对比

三、NPT螺纹的实物与图示

1. 牙型图

• 示意图：显示60°牙型角、平顶牙形及锥度变化，可参考机械设计手册或标准文档中的示意图。

• 关键参数：

• 螺距 $P=\frac{25.4}{TPI}$

• 牙高 $H=0.866\times P$

• 小径 $D1=D-1.6\times P$

• 中径 $D2=D-0.8\times P$

2. 实物图片

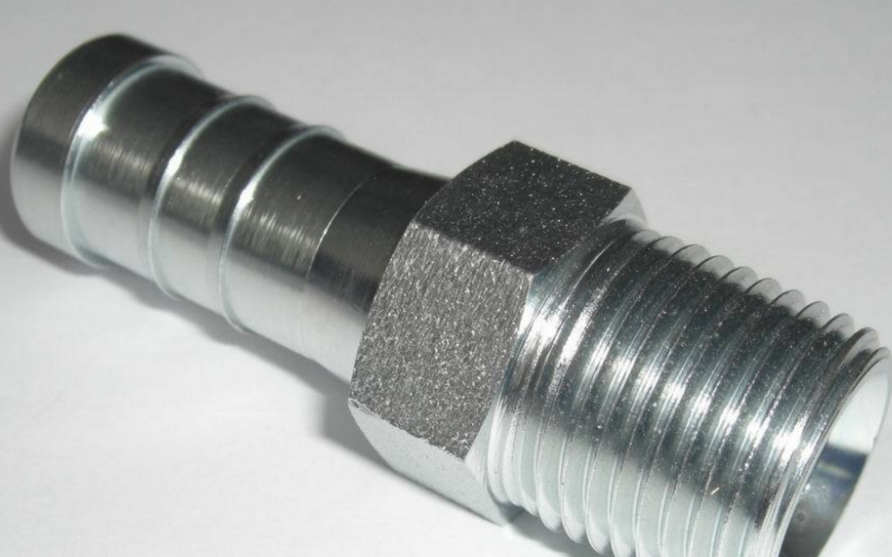

• 外观特征：圆锥形螺纹，末端平齐，无倒角，与圆柱螺纹或PT螺纹的实物形成对比。

• 应用场景：常见于北美管道接头、阀门连接处，通常配合密封胶或生料带使用。

四、总结

NPT螺纹通过其锥形结构、60°牙型角、平顶末端及特定尺寸参数实现高效密封，广泛应用于北美地区的高压、高温管道系统。识别时可通过对比牙型角、锥度及末端处理方式，与其他螺纹（如PT、G）区分。实际安装时需配合密封材料，并遵循扭矩规范以确保连接可靠性。
