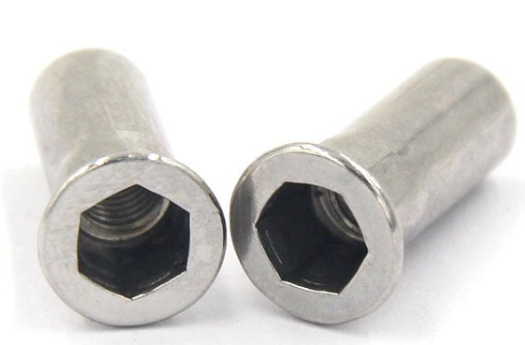

GB/T 17880.5-1999《平头六角铆螺母》标准详解

一、标准概述

• 标准编号：GB/T 17880.5-1999

• 发布与实施：1999年10月11日发布，2000年5月1日正式实施。

• 提出与归口单位：由国家机械工业局提出，全国紧固件标准化技术委员会归口管理。

• 主要起草单位：机械工业部机械标准化研究所、上海安字实业有限公司、湖南莲港紧固件有限公司等。

二、适用范围

本标准适用于螺纹规格为M6、M8、M10、M10×1、M12、M12×1.5的平头六角铆螺母，主要用于金属板材、管材等制造领域的紧固，尤其适用于对防转性能要求高的场景（如汽车、轨道交通）。

三、核心技术要求

1. 尺寸与规格

• 螺纹规格：覆盖M6至M12×1.5的粗牙和细牙螺纹。

• 关键尺寸：

• dl（铆接段直径）：根据螺纹规格不同，范围为5.5mm至13.5mm。

• dt（头部直径）：根据螺纹规格不同，范围为9mm至15mm。

• l（总长）：根据铆接厚度需求，提供多种长度选项（如15mm、18mm等）。

• h（头部高度）：根据螺纹规格不同，范围为1.5mm至3.0mm。

• 铆接厚度推荐：

• M6：0.5-1.5mm、1.5-3.0mm、3.0-4.5mm、4.5-6.0mm

• M8/M10/M12：类似分档，*大铆接厚度可达6.0mm。

2. 材料与表面处理

• 材质：钢、不锈钢、铜、铝。

• 表面处理：

• 钢制铆螺母：电镀锌（Fe/Ep.Zn 5.c 2C防护层，符合GB/T 9799）。

• 铝制铆螺母：一般不进行表面处理。

• 其他材质：根据需求定制（如不锈钢本色、铜镀镍等）。

3. 机械性能

• 防转设计：六角头结构与六角孔配合，安装后防转效果优异。

• 铆接强度：需通过极限拉力测试（如M8钢制螺母铆接强度≥27kN）。

• 螺纹精度：螺纹精度需达到6H等级，确保互换性。

4. 特殊工艺要求

• 铆接质量：铆接部位不得有裂纹或变形。

• 耐腐蚀性：盐雾试验72小时无锈蚀（针对镀锌产品）。

• 工作温度：-20℃至+120℃（适用于多数工业环境）。

四、标记与包装

• 标记方法：按GB/T 1237规定，包含螺纹规格、长度、材料及表面处理信息。

• 示例：铆螺母 GB/T 17880.5 M8×15（表示M8螺纹、15mm长度、镀锌钝化）。

• 包装要求：符合GB/T 90标准，确保运输和存储过程中不受损伤。

五、检验与验收

• 检验项目：尺寸、螺纹精度、表面处理、机械性能（拉力、扭矩等）。

• 验收规则：按批次抽检，需满足标准规定的各项技术指标。

• 不合格处理：对不合格品进行返工或报废，确保出厂产品100%合格。

六、应用领域

• 汽车制造：车身结构件、底盘、发动机舱等部位的紧固。

• 轨道交通：地铁车辆、高铁车厢的钣金连接。

• 航空航天：飞机蒙皮、内饰件的轻量化紧固。

• 电子电器：机箱、机柜、通讯设备的薄板固定。

七、标准更新与替代

• 标准状态：现行有效，但需关注*新版本（如GB/T 17880系列可能随技术进步修订）。

• 替代关系：未直接等效采用国际标准，但技术要求与国际同类产品（如ISO 14588）兼容。

总结：GB/T 17880.5-1999标准对平头六角铆螺母的尺寸、材料、性能及检验方法进行了全面规范，是确保产品质量和互换性的重要依据。用户在选型或使用时，需根据具体工况选择合适的螺纹规格、材质及表面处理，并严格按照标准要求进行安装和检验。
