英制螺丝标准尺寸规格表
来源: | 作者:锦瑞 | 发布时间: 25天前 | 27 次浏览 | 分享到:
英制螺丝标准尺寸规格表及技术解析。

英制螺丝标准尺寸规格表及技术解析

一、核心标准体系

  1. 英国标准（BS）

    • BSW/BSF：惠氏螺纹，BSW为粗牙，BSF为细牙，牙型角55°，用于圆柱螺纹。

    • BSPP/BSPT：管螺纹，BSPP为直管（G螺纹），BSPT为锥管（R螺纹），牙型角55°，用于管道连接。

  2. 美国标准（ANSI/ASME）

    • UNC/UNF/UNFF/UN：统一螺纹，UNC为粗牙，UNF为细牙，UNFF为特细牙，UN为定螺距，牙型角60°。

    • 示例标注：1/4-20 UNC-2A，表示直径1/4英寸，每英寸20牙，UNC系列，2A级精度。

二、关键参数详解


参数类别说明
直径（D）以英寸为单位，常见规格：1/4”（6.35mm）、3/8”（9.53mm）、1/2”（12.7mm）、5/8”（15.88mm）、3/4”（19.05mm）。
号数（Gauge）：如8号螺丝直径≈4.17mm，适用于薄板连接。
螺距（P）每英寸牙数（TPI），例如：
- 1/4-20 UNC：TPI=20，螺距=25.4/20≈1.27mm
- 3/8-16 UNF：TPI=16，螺距≈1.59mm
螺纹类型- UNC/UNF：通用机械连接，UNC粗牙适用快速装配，UNF细牙提高锁紧力。
- 管螺纹：BSPP（G螺纹）用于低压管道，BSPT（R螺纹）用于高压密封。
牙型角- 统一螺纹（UNC/UNF）：60°
- 惠氏螺纹（BSW/BSF）：55°
- 管螺纹（BSPP/BSPT）：55°

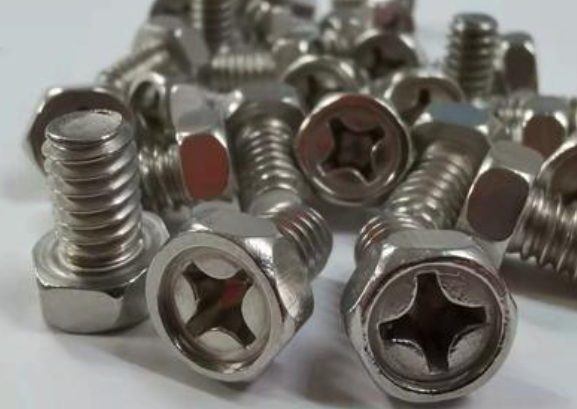

头部类型六角头、圆头、沉头、平头、盘头等。
- 六角头：适配扳手，扭矩传递效率高。
- 沉头：需预钻孔，头部嵌入材料表面。
驱动类型十字槽（Phillips）、一字槽（Slotted）、内六角（Hex Socket）、梅花槽（Torx）等。
材料与强度- 碳钢：4.8级（低碳钢）、8.8级（中碳钢）、10.9级（合金钢）。
- 不锈钢：A2-70（304）、A4-80（316）。
- 表面处理：镀锌、镀镍、氧化发黑、达克罗。


三、典型规格表（示例）


规格标注直径（英寸）螺距（TPI）牙型角头部类型典型应用
1/4-20 UNC-2A0.25（6.35mm）2060°六角头机械设备、电子产品
3/8-16 UNF-2B0.375（9.53mm）1660°圆头汽车部件、管道连接
1/2-14 BSPP0.5（12.7mm）1455°圆柱管螺纹水管、气管（非密封）
G 3/40.75（19.05mm）1455°圆锥管螺纹油管、高压气体管道（密封）
8#-32 UNF0.164（4.17mm）3260°盘头薄板连接、电子设备


四、选型指南

  1. 直径与螺距

    • 根据负载和安装空间选择，粗牙（UNC）适合快速装配，细牙（UNF）提高锁紧精度。

    • 公式：螺距（mm）= 25.4 / TPI。

  2. 螺纹类型

    • 机械连接优先选UNC/UNF；管道连接选BSPP（直管）或BSPT（锥管）。

  3. 材料与表面处理

    • 潮湿环境：选不锈钢（A4-80）或镀锌碳钢。

    • 高强度需求：10.9级合金钢，需热处理（淬火+回火）。

  4. 头部与驱动

    • 高扭矩场景：六角头+内六角驱动。

    • 空间受限：沉头或盘头，搭配十字槽。

五、注意事项

  • 公制与英制转换：如M10（公制）≈3/8”（英制），需核对具体尺寸。

  • 螺纹识别：使用螺纹规或卡尺测量，避免混用55°与60°牙型角螺纹。

  • 安装扭矩：参考ANSI/ASME B18.3标准，如1/4-20 UNC螺栓扭矩范围4-6 Nm。

通过以上规格表和技术解析，可系统化选型英制螺丝，确保连接可靠性及环境适应性。
