螺栓标准尺寸规格表
来源: | 作者:锦瑞 | 发布时间: 25天前 | 25 次浏览 | 分享到:
螺栓标准尺寸规格表及技术指南。

螺栓标准尺寸规格表及技术指南

一、公制螺栓（ISO/DIN标准）

1. 常用直径与螺距


直径（M）粗牙螺距（mm）细牙螺距示例（mm）典型应用场景
M1.6-M240.35-2.0M10×1.25、M12×1.5通用机械、电子设备
M27-M483.0-4.0M30×2、M36×3钢结构、重型机械
M52-M1404.0-6.0M60×4、M80×5桥梁、大型设备基础


2. 长度范围

  • 短螺栓：6mm至50mm（如M3×6、M8×25），适用于薄板连接。

  • 长螺栓：60mm至240mm（如M20×120、M30×180），用于深孔或多层结构固定。

3. 头部类型与扳手尺寸


头部类型典型规格扳手尺寸（mm）适用场景

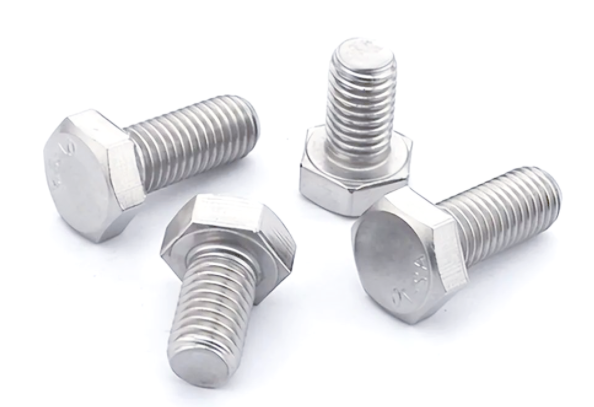

六角头M4-M647.0-95.0高扭矩传递，通用性强
沉头M3-M205.5-32.0需表面平整的场合（如家具）
圆柱头M2-M124.0-19.0精密仪器、电子设备


4. 性能等级与材料

  • 碳钢：4.8级（Q235）、8.8级（35CrMo）、10.9级（42CrMo）、12.9级（合金钢）。

  • 不锈钢：A2-70（304）、A4-80（316），耐腐蚀性优良。

  • 表面处理：镀锌（盐雾试验≥480小时）、达克罗（无氢脆风险）、氧化发黑（美观防锈）。

二、英制螺栓（ANSI/ASME标准）

1. 常用规格与螺距


直径（英寸）螺距（TPI）牙型角典型应用场景
1/4"2060°电子设备、轻型机械
3/8"-1"16-860°汽车、管道连接
1-1/4"-2"6-855°高压管道、重型设备（BSPT锥管螺纹）


2. 长度范围

  • 短螺栓：1/2"至2"（如1/4"-20×1"），适用于薄板或空间受限场景。

  • 长螺栓：2-1/2"至24"（如3/4"-10×12"），用于深孔固定或大型结构。

3. 头部类型与驱动方式


头部类型典型规格驱动类型适用场景
六角头1/4"-2"六角孔、外六角高扭矩需求，通用性强
圆头#8-3/8"十字槽、一字槽家具、装饰件
沉头1/4"-3/4"内六角、梅花槽需表面平整的场合（如钣金）


4. 材料与强度等级

  • 碳钢：Class 2（低强度）、Class 5（中强度）、Class 8（高强度）。

  • 不锈钢：A2（304）、A4（316），耐腐蚀性优良。

  • 表面处理：镀锌、镀镍、氧化发黑（与公制螺栓类似）。

三、选型指南

  1. 公制与英制选择

    • 公制优先：中国**、欧洲、日本等ISO标准区域。

    • 英制适用：美国、英国等ANSI标准区域，或老旧设备维护。

    • 混合使用：需确认螺纹兼容性（如55°与60°牙型角差异）。

  2. 关键参数确认

    • 直径与螺距：根据负载和安装空间选择，粗牙（UNC/公制粗牙）适合快速装配，细牙（UNF/公制细牙）提高锁紧精度。

    • 长度：确保螺栓有效螺纹长度超过被连接件总厚度。

    • 材料与表面处理：根据环境耐腐蚀性要求选择，潮湿环境优先选不锈钢或镀锌碳钢。

  3. 安装与扭矩控制

    • 扭矩参考：公制螺栓按VDI2230标准，英制螺栓按ASME B18.3标准。

    • 示例：12.9级M10螺栓需69Nm扭矩，1/4"-20 Class 8螺栓推荐扭矩约7-9Nm。

四、注意事项

  • 螺纹识别：使用螺纹规或卡尺测量，避免混用公制与英制螺纹。

  • 公差与配合：公制螺栓参考ISO 272（公差）、ISO 965（配合），英制螺栓参考ANSI B1.1（统一螺纹）、ANSI B1.13M（惠氏螺纹）。

  • 特殊应用：高温环境（如A193 B7螺栓）、导电连接（铜螺栓）需选择专用材质。

通过以上规格表和技术指南，可系统化选型螺栓，确保连接可靠性及环境适应性。
