常用螺纹基础知识全解析

       螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。根据其结构特点和用途可分为三大类：

       1、普通螺纹：牙形为三角形，用于连接或紧固零件。普通螺纹按螺距分为粗牙和细牙螺纹两种，细牙螺纹的连接强度较高。

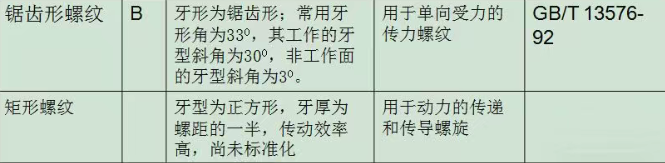

       2、传动螺纹：牙形有梯形、矩形、锯形及三角形等。

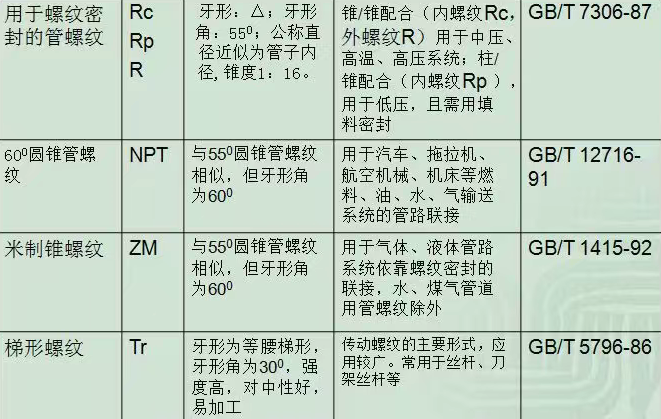

     3、密封螺纹：用于密封连接，主要是管用螺纹、锥螺纹与锥管螺纹。

   螺纹的基本尺寸

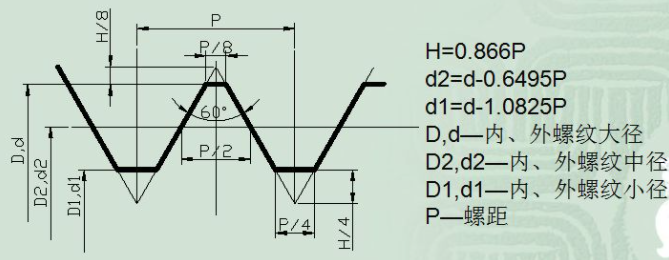

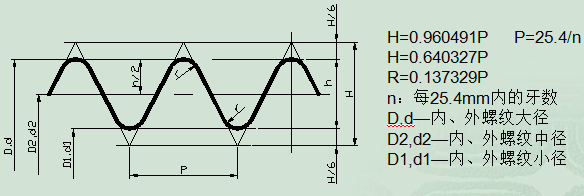

1、普通螺纹基本尺寸(GB/T 196-81)

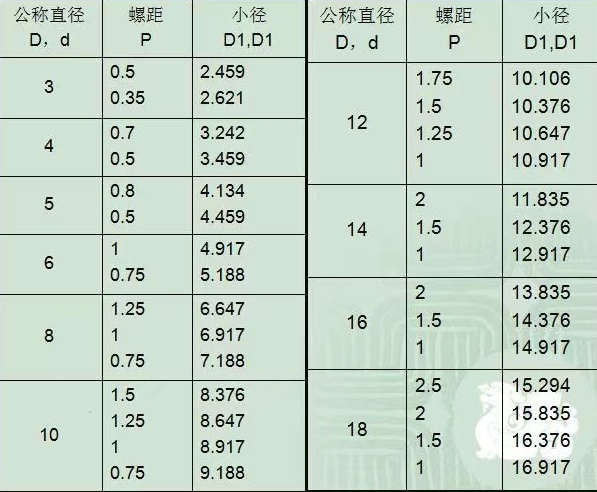

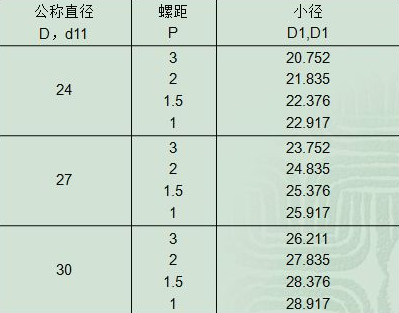

常用普通螺纹基本尺寸(GB/T 196-81)

常用普通螺纹基本尺寸(GB/T 196-81)

2、非螺纹密封的管螺纹基本尺寸(GB 7307—87)

螺纹的公差和旋合长度

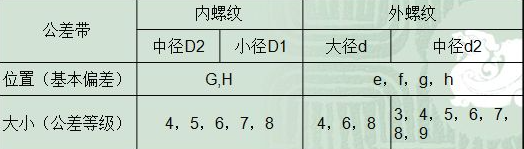

1、普通螺纹直径公差带的位置和大小

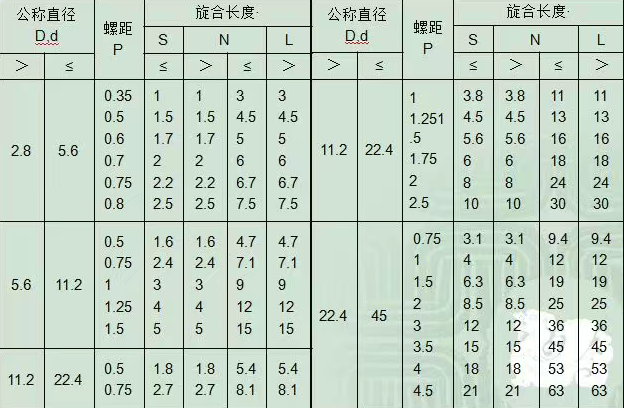

2、普通螺纹旋合长度(mm)

注：①S—短旋合长度;N—中等旋合长度;L—长旋合长度;

　　②一般情况下多选用中等旋合长度;

　　③中等旋合长度“N”国标规定不标出，其他两种“S”“N”必须标注其代号;

　　④特殊需要时，可用表示长度的数值代替旋合长度的代号。

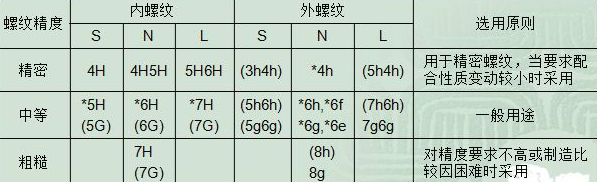

3、普通螺纹选用公差带

注：

　　1)带“﹡”的公差带应优先选用;括号内的公差带尽可能不采用;

　　2)大量生产的精度紧固件螺纹，推荐采用带方框的公差带。

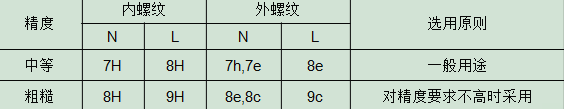

4、梯形螺纹选用公差带(中径)

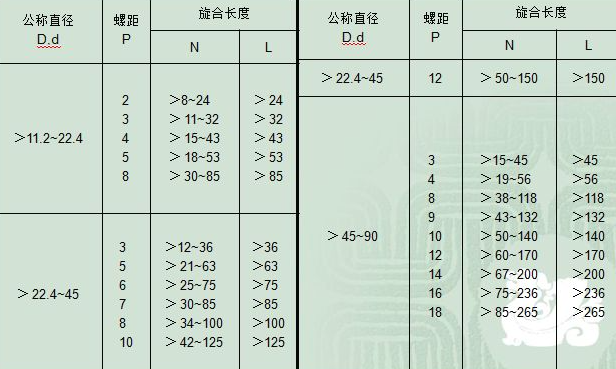

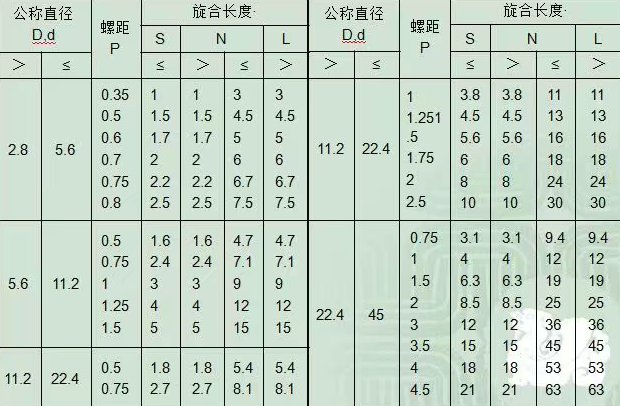

5、梯形螺纹旋合长度 (mm)

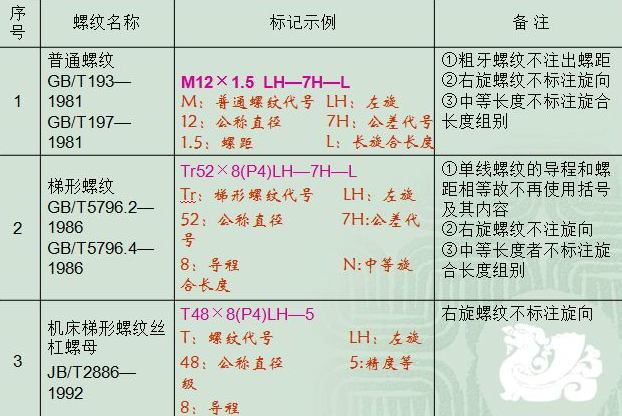

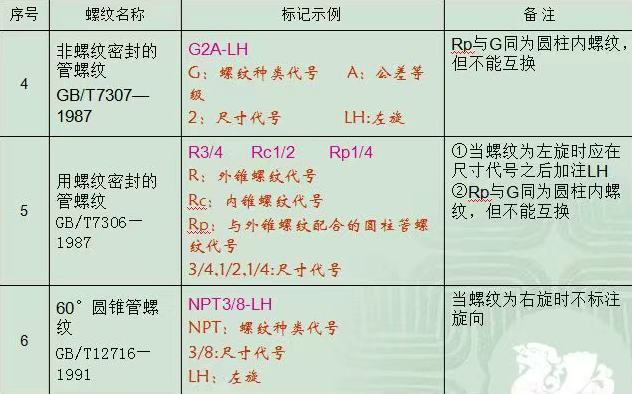

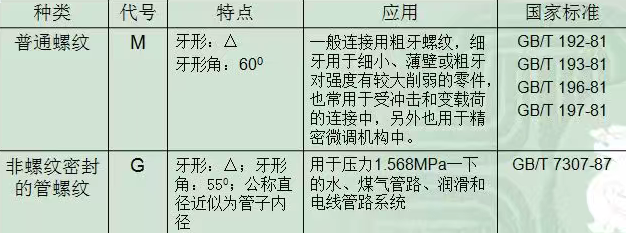

我国常用螺纹的标记示例
